Wohnraum

27 Wohnungen in den Gärten

17 Gartenvillen



10 Ateliers


1’150 m²


In my Backyard - Dübendorf

Bestehende Häuser

In my Backyard - Dübendorf

Ausblick in den Garten

Der alte Baubestand wurde zwischen 1927 und 1933 als ehemalige Arbeitersiedlung errichtet. Die Ein- und Zweifamilienhäuser waren für ein bestimmtes Familienmodell eines Ehepaares mit zwei Kindern konzipiert. Trotz der klaren Vorgabe des Zusammenlebens haben sich die Gebäude und ihre Grundrisse bis heute erhalten und dienen als Wohnraum für die unterschiedlichsten Haushaltsmodelle. Dennoch sind sie vom Abriss bedroht, da der Marktdruck zunimmt.

Mit der Verdichtung im Zwischenraum wird die Gartenfläche entsprechend ihrer "Ausnützungsziffer" reduziert. Die freistehende Wohnform der Einfamilienhäuser und ihre Qualitäten, wie die vierseitige Belichtung des Gebäudes oder der private Garten, bleiben mit der neuen Struktur erhalten.

Ateliers

In my Backyard - Dübendorf

Zwischen die Seitenfassade der bestehenden Gebäude sind die Ateliers eingefügt. Angelehnt an die japanische Typologie des "Aalbetts" bieten sie Platz für schlanke Ateliers mit einer Breite von 1,8 m bis 2,4 m.

Die Lage seitlich der bestehenden Gebäude ermöglicht eine größere Fassadenhöhe, ohne die bestehenden Einfamilienhäuser zu beeinträchtigen. Die Ateliers befinden sich im ersten Stock, während das Erdgeschoss den Zugang zu den Gartenvillen und dem Weg im Hinterhof ermöglicht. Die Wände sind aus doppeltem Ziegelmauerwerk gebaut und dienen als Brandmauern zwischen den Gebäuden.

In my Backyard - Dübendorf

Visualisierung Atelier [1]

Gesamte Wohnfläche

30 m²

Küche/Essen/Wohnen

Schlafen

Bad

Eingang

14 m²

10 m²

3 m²

4 m²

In my Backyard - Dübendorf

Grundrisse OG | EG | Schnitt

Gartenvillen

In my Backyard - Dübendorf

Innenraum Gartenvilla

Vom Gartenschuppen zur Gartenvilla. Im Hinterhof wird die Gebäudetypologie der Gartenvilla etabliert. Die kleinen und erschwinglichen 2.5- bis 5.5-Zimmer-Villen schmiegen entlang der vorgefundenen Topographie. Die Schlafzimmer befinden sich in der unteren Ebene in einer intimen Atmosphäre. Die Wohnbereiche sowie die Küchen befinden sich im Obergeschoss und sind durch einen gemeinsamen Außenbereich mit den anderen Villen verbunden.

Die Abfolge der Außenbereiche schafft einen neuen Weg durch das Quartier. Der Holzbau steht auf Punktfundamenten und belässt den Boden unversiegelt.

Visualisierung Gartenvilla [2]

Grundrisse OG | EG

Schnitt

Gesamte Wohnfläche

50 m²

Küche/Essen

Wohnen

Zimmer 1

Zimmer 2

Reduit

Bad

16 m²

9 m²

11 m²

11 m²

2 m²

3 m²

Terrasse

27 m²


In my Backyard - Dübendorf

Visualisierung Gartenvilla [3]

In my Backyard - Dübendorf

Grundrisse OG | EG

In my Backyard - Dübendorf

Schnitt

Gesamte Wohnfläche

81 m²

Küche/Essen

Wohnen

Zimmer 1

Zimmer 2

Zimmer 3

Bad

28 m²

19 m²

11 m²

10 m²

10 m²

4 m²

Garten

54 m²


In my Backyard - Dübendorf

Visualisierung Gartenvilla [4]

In my Backyard - Dübendorf

Grundrisse OG | EG

In my Backyard - Dübendorf

Schnitt

Gesamte Wohnfläche

86 m²

Küche/Essen/Wohnen

Büro

Zimmer 1

Zimmer 2

Zimmer 3

Zimmer 4

Bad

28 m²

7 m²

15 m²

11 m²

11 m²

11 m²

3 m²

Terrasse

27 m²

In my Backyard - Dübendorf
In my Backyard - Dübendorf

Obergeschoss

Untergeschoss

Erdgeschoss

In my Backyard - Dübendorf

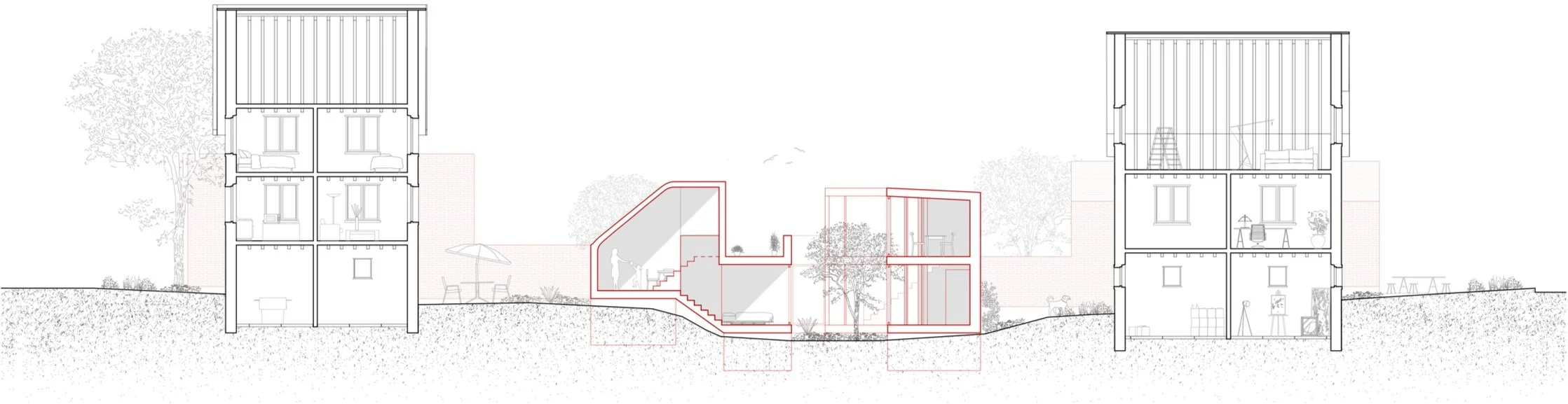

Schnitt A

In my Backyard - Dübendorf

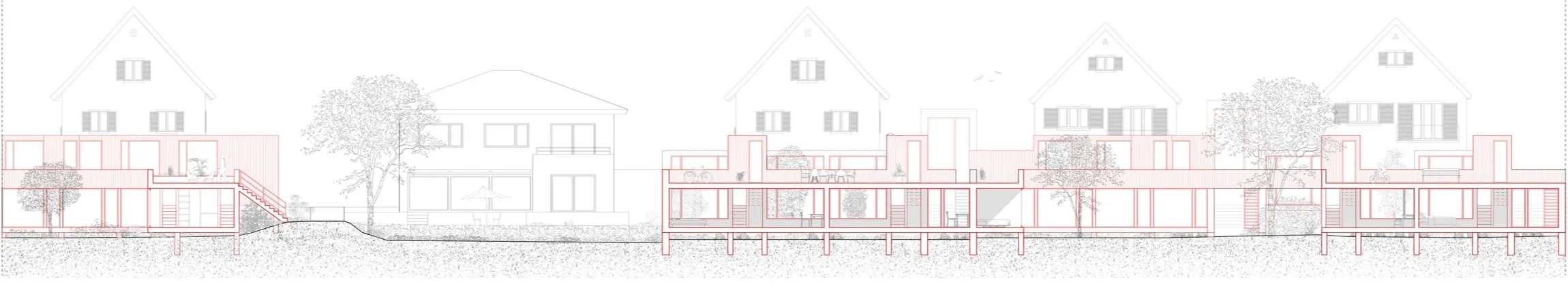

Schnitt B

In my Backyard - Dübendorf

Schnitt C
